DDS信號發生器波形豐富、頻率分辨率高，支持標準/調制/任意波形輸出，頻率步進可實現μHz級微調，操作簡單、精度可控，適配精密測試與研發場景。

一、波形輸出種類

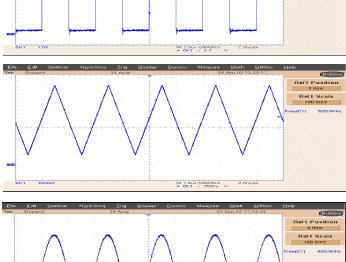

（一）標準基礎波形

·正弦波：最常用，低失真，頻率覆蓋μHz~100MHz。

方波/脈沖波：占空比可調（0-100%），方波至40MHz，脈沖波500μHz~5MHz。

三角波/鋸齒波：線性度好，頻率至300kHz，可做斜波輸出。

直流：電平可調，用于偏置或基準。

（二）調制與復雜波形

調制波：AM、FM、PM、FSK、ASK、PSK，支持內外調制源。

掃描/猝發：線性/對數頻率掃描、幅度掃描、脈沖串輸出。

噪聲：高斯白噪聲，帶寬至10MHz，用于干擾測試。

（三）任意波形（ARB）

內置：32~48種預設（如sinc、指數、半波整流）。

用戶自定義：可存儲5~8組，1024點/波形，支持導入編輯。

二、DDS頻率步進如何微調（直接操作步驟）

1、進入頻率設置

按面板【FREQ】，用數字鍵輸大致頻率（如10.0000 kHz）。

2、設步進值（粗→細）

按【STEP】或【F2】，先設粗步進（如100 Hz），再逐步改小：10 Hz→1 Hz→0.1 Hz→0.01 Hz（取決于機型分辨率）。

3、用旋鈕/方向鍵微調

激活頻率后，旋轉旋鈕或按▲▼，按當前步進量逐次加減；有的儀器有【FINE】鍵，一鍵進入μHz級精細微調。

4、DDS原理（一句話）

頻率分辨率=參考時鐘÷2^N（N為相位累加器位數，常見28/32位），理論可到nHz級，面板只需設步進即可實現。

5、舉例（快速上手）

（1）要輸出12.345678 kHz：

（2）先輸12.3457 kHz（粗設）

（3）步進設1 Hz→調至12.3456 kHz

（4）步進設0.001 Hz→調至12.345678 kHz。僅供參考
