SMC真空發生器、元件選型、線路布設、接線對接、參數調試是信號對接的核心要點。真空發生器搭配壓力開關可輸出有無吸附、真空異常等檢測信號，正確完成線路與程序?qū)樱軐?shí)現自動化設備聯鎖、報警、工序跳轉，保障產線有序運行。

1.確認檢測元件與信號類型

主流機型集成真空壓力開關，分為NPN、PNP兩種晶體管輸出類型，也可選配觸點式開關。對接前先核對設備PLC、工控板的輸入規格，匹配電壓等級，工業常用DC24V供電。同時區分真空確認、低壓報警兩類信號，明確每路信號對應的功能，避免接線混淆。

2.規范線路布設走線

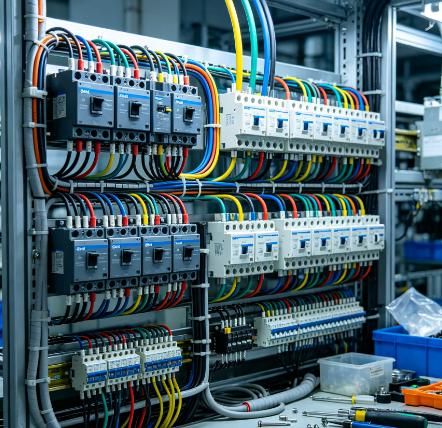

信號線路與動力氣路、強電線路分開排布，保持安全間距，減少電磁干擾。信號線選用屏蔽線纜，走線遵循短直原則，減少彎折與交叉，移動工位預留活動余量。線路用卡扣分段固定，遠離機械運動部件與高溫區域，防止線路磨損、老化造成信號中斷或誤觸發。

3.分步完成線路接線

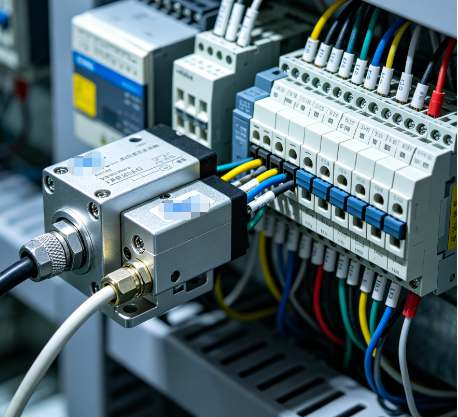

按照設備圖紙與元件標識接線，先接入DC24V電源正負極，保證供電穩定。再將信號輸出端對應接入PLC數字量輸入端子，公共端統一接好回路。接線端子壓接牢固，裸露線芯做好絕緣處理，多路信號區分線色標注，方便后期檢修。接線完成后復查回路，杜絕短路、虛接問題。

4.設定開關觸發閾值

根據工件吸附要求調節真空壓力開關閾值，正常吸附狀態下信號穩定輸出；工件脫落、漏氣時信號斷開或切換。平整硬質工件可適當調高閾值，輕薄易變形工件調低閾值。反復模擬吸附、脫落工況，測試信號通斷是否靈敏，無延遲、誤動作現象。

5.設備程序聯動調試

在控制系統內編寫對應邏輯，將檢測信號關聯設備動作。吸附到位信號觸發下一工序，真空異常信號觸發停機、聲光報警。完成整體聯調，連續試運行多個周期，確認信號與機械動作同步匹配，整套系統穩定運行后即可投入正式生產。
