電解與管式臭氧發生器管式屬于高壓電暈放電結構，電解式為PEM膜電解堆疊結構，二者核心腔體、電極、供電、原料供給、冷卻配套完全不同，結構差異直接決定產氣濃度、純度、產能規模，下面分層對比結構區別。

1、核心發生腔體結構差異

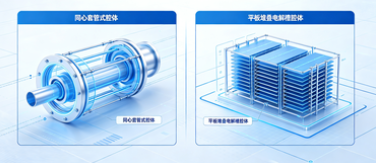

（1）臭氧發生器管式電暈單元：采用同心套管式腔體，一根玻璃/陶瓷介電管居中，外層套不銹鋼接地外電極，介電管內壁噴涂導電層作為高壓內電極，中間環形縫隙為放電氣腔，多根套管并聯組裝成整機模組。腔體全程走氣體，無水液浸泡結構。

（2）電解式單元：采用平板堆疊電解槽腔體，中間夾質子交換膜（Nafion膜），膜兩側壓合陽極催化片、陰極集流片，層層密封壓緊組成電堆，腔體內部全程通純水，氣液同步分離，無環形放電間隙。

2、電極材質與排布區別

（1）管式電極：內高壓電極鍍銀/鋁，外電極316不銹鋼圓管；電極與介電管隔離，電極不接觸水，僅承受高壓電場腐蝕，無水電解損耗。

（2）電解電極：陽極采用二氧化鉛、鉑等貴金屬催化層，陰極鍍鉑碳材；電極直接浸泡純水，長期承受低壓直流電解腐蝕，催化涂層為消耗件。

3、介電/隔離核心部件不同

（1）臭氧發生器管式依靠固態絕緣介質隔絕高低壓，介質為石英、陶瓷、搪瓷圓管，作用穩壓防電弧、均勻鋪開電暈電場，介質破損直接擊穿短路。

（2）電解依靠質子交換膜隔離陰陽極，膜只導通氫離子、隔絕水氣，無高壓絕緣需求，膜堵塞、結垢會直接衰減電解效率。

4、供電系統結構差別

（1）臭氧發生器管式配置高頻高壓逆變電源，輸出8kV–20kV交流高壓，配套升壓變壓器，電路絕緣防護等級高，防爬電擊穿設計多。

（2）電解搭配低壓直流穩壓電源，電壓僅3–8V低電壓，無高壓升壓組件，電路結構簡單，只做穩流控功率。

5、原料供給管路結構

（1）臭氧發生器管式必須配氣源預處理系統：空壓機、干燥機、過濾器，通入干燥空氣/高純度氧氣，管路全氣密走氣，水分超標會擊穿介電管。

（2）電解僅需純水供水回路，搭配純水機、循環水箱，無高壓氣源管路；陽極出臭氧+氧氣，陰極單獨排出氫氣，設阻火排氣口。

6、冷卻與密封結構差異

（1）臭氧發生器管式冷卻分套管水冷、外部風冷，冷卻水在電極夾層循環，密封件耐臭氧氣體腐蝕；多管并聯共用集水、集氣封頭。

（2）電解槽內置水冷換熱盤管，冷卻水隔絕純水回路，密封墊耐水、耐電解氧化；堆疊電堆依靠壓緊螺栓整體密封防漏水。

7、模組擴容結構區別

（1）管式擴容直接并聯多根放電套管，增減管數量調節產量，單管故障可單獨封堵更換，維護便捷。

（2）電解依靠疊加電解槽片數擴產，單片膜電極損壞需拆開整堆更換，模塊化拆分難度更高。

臭氧發生器管式套管放電結構適配大產能工業場景，電解平板膜堆結構主打高純度小產能凈水場景，結構設計完全適配各自制臭氧原理，無法互相替換改造。
