變頻器與伺服驅動器都包含主回路、控制回路接線，但接線邏輯、端子定義、調試前置步驟差別很大，接線錯誤極易出現上電報警、運轉異常、定位失效問題。理清二者接線配置步驟差異，可規范施工流程，降低接線返工與故障概率。

1、主回路接線順序區別

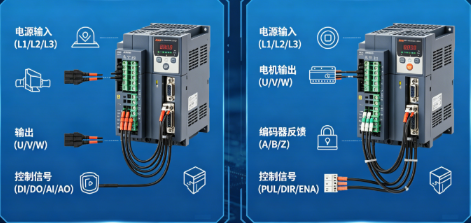

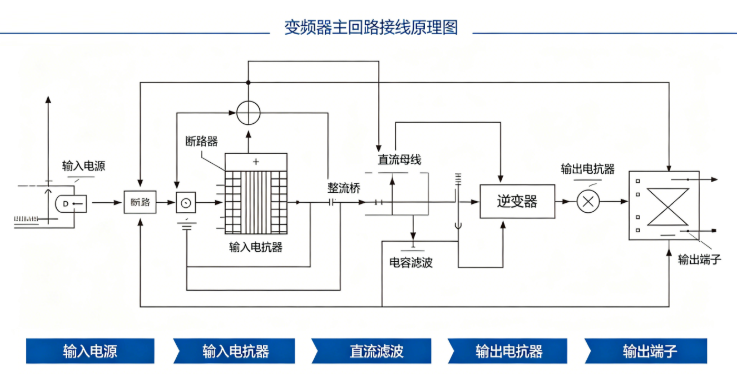

變頻器主回路：先接入三相進線R/S/T，輸出端U/V/W直接接異步電機；部分機型內置制動單元，按需外接制動電阻，無編碼器動力線纜。接線只需區分輸入、輸出，嚴禁接反，步驟簡單。

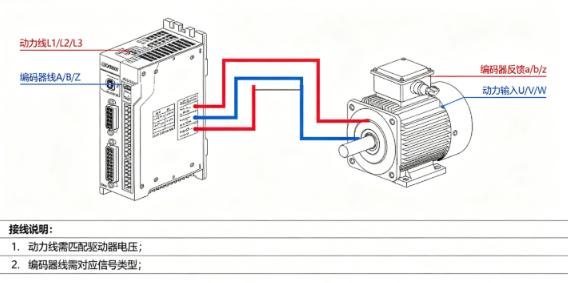

伺服主回路：動力電源接入驅動器L1/L2/L3，動力端子U/V/W連接伺服電機；單獨布置電機編碼器專用線纜，獨立屏蔽走線，大功率機型需外接再生制動電阻，主回路布線工序更多。

2、控制端子接線側重點不同

變頻器控制端子以啟停、調速信號為主，僅接入啟動停止、模擬量頻率給定、故障輸出、多段速檔位線路，無需位置脈沖線路，接線數量偏少。

伺服控制端子包含脈沖指令輸入、方向信號、使能、原點回歸、限位開關、報警輸出，點位控制線路多，差分信號線必須成對屏蔽布線，對線序嚴謹度要求更高。

3、屏蔽接地接線要求差距明顯

變頻器接地僅驅動器外殼、電機外殼統一接保護地，屏蔽層單端接地即可，寬松度較高。

伺服編碼器線纜、脈沖信號線必須360度屏蔽壓接，屏蔽層兩端規范接地；區分功率地、信號地單點接地，防止地環路干擾導致脈沖丟步、定位漂移，接地布線管控更嚴格。

4、參數設置前置步驟不一樣

變頻器接線完成上電后，只需設置電機額定電流、電壓、極數、控制模式，即可試運行調速。

伺服接線后先要完成電機參數辨識、編碼器原點設定、電子齒輪比配置、限位極性調試、脈沖模式匹配，參數調試步驟繁瑣，接線核對工作量更大。

5、整體施工流程復雜度總結

變頻器接線：進線→電機出線→簡單控制信號線→接地→基礎參數設置，適合快速批量接線調試。

伺服接線：動力線獨立布線→編碼器專用屏蔽線→脈沖控制回路→限位回路→規范接地→電機辨識→定位參數配置，工序繁瑣、容錯率更低。
