在工業自動化多軸聯動產線中，多軸伺服驅動器依賴工業總線實現高精度協同控制，而總線接線布線不規范是引發通訊中斷、同步偏差、隨機報警的核心誘因。很多現場故障并非硬件損壞，而是總線布線細節疏漏導致，梳理標準化布線注意事項，從選型、接地、布局到端接全流程規范施工，可大幅降低通訊干擾風險，保障多軸伺服系統長期穩定運行。

1、線纜選型與拓撲規劃，筑牢布線基礎

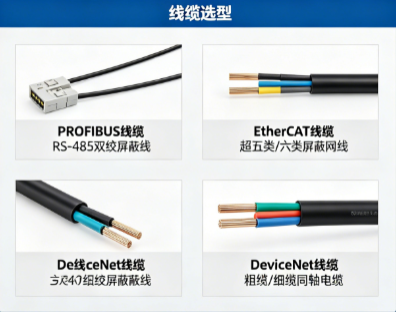

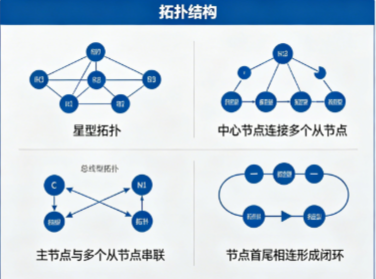

總線線纜需選用對應協議專用屏蔽電纜，如EtherNet/IP、Profinet專用工業網線，屏蔽覆蓋率達標，嚴禁用普通民用網線替代。前期規劃總線拓撲結構，優先采用線型拓撲減少分支節點，合理規劃多軸分布路徑，控制單段總線總長度在協議允許范圍內，避免超長布線引發信號衰減。根據軸數預留備用線纜，兼顧后期擴容與故障應急替換。

 2、規范屏蔽接地，規避地環路干擾

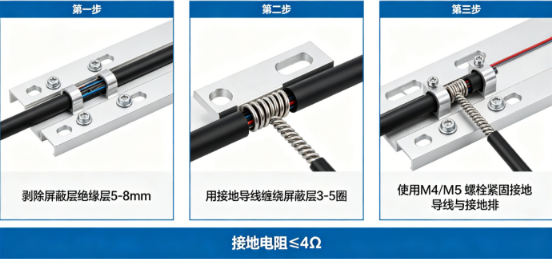

屏蔽接地是抗干擾核心，遵循等電位接地原則，總線屏蔽層采用360度環形壓接金屬接頭，避免剝開過長屏蔽層。常規工況采用單端接地，強干擾長距離場景可兩端接地，需確保兩端機柜共地電位差達標，嚴禁多點零散接地形成地環路。信號地與動力地分開接入接地排，避免動力電流耦合干擾總線信號。

3、強弱電分槽布設，降低電磁耦合影響

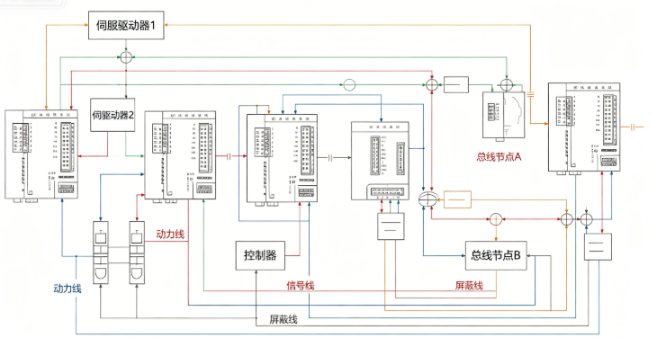

總線信號線屬于弱電回路，必須與伺服動力線、主回路電纜分槽布設，平行敷設時保持足夠安全間距，交叉處采用90度垂直跨越，減少電磁耦合干擾。布線路徑遠離接觸器、繼電器、制動電阻等強干擾器件，避開高頻發熱區域，防止線纜老化加速。線纜固定平順，避免硬折、擠壓損傷屏蔽層與芯線。

4、接頭端接規范，保障信號傳輸質量

總線接頭制作需精準規范，芯線剝線長度適配端子，壓接牢固無虛接，屏蔽層與金屬接頭完整貼合，杜絕屏蔽懸空?？偩€首尾兩端必須配置匹配阻抗的終端電阻，抑制信號反射畸變，中間分支節點盡量精簡，避免多余接頭引入干擾。冗余線纜平直收納，嚴禁盤繞成圈形成電感放大干擾。

5、驗收運維跟進，長效保障通訊穩定

布線完成后開展通訊質量檢測，驗證總線延遲、誤碼率、同步精度符合設計要求，對每軸通訊狀態逐一核驗。線纜做好標識標簽，便于后期故障排查，建立季度巡檢機制，檢查接頭緊固度、屏蔽完整性、線纜磨損情況，及時處理老化松動問題，長效保障多軸伺服驅動器總線通訊穩定性。
